Elektronika do řídících jednotek bezkartáčových BLDC motorů

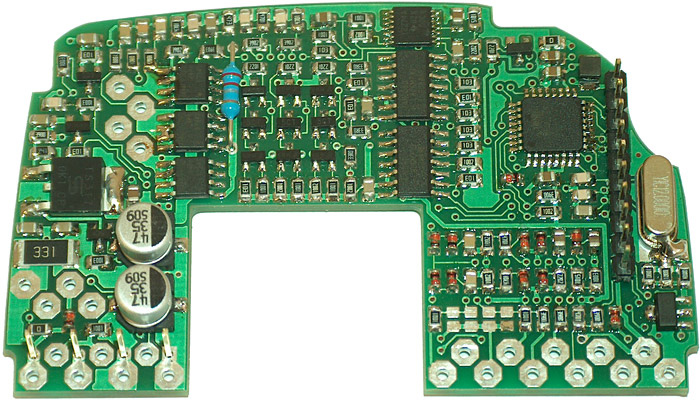

Ukázka čtyřvrstvých řídících desek pro chemické dvoufiltrové 2F a třífiltrové 3F jednotky V naší firmě SPELTRONIC s.r.o. se mimo jiné zabýváme vývojem elektroniky pro filtro-ventilační systémy a dodáváme hotové osazené desky společnosti MALINA – Safety v Jablonci nad Nisou, která je výrobcem motorizovaných ventilačních jednotek značky CleanAir. Tyto systémy slouží pro ochranu dýchacích cest v nejnáročnějších průmyslových prostředích.

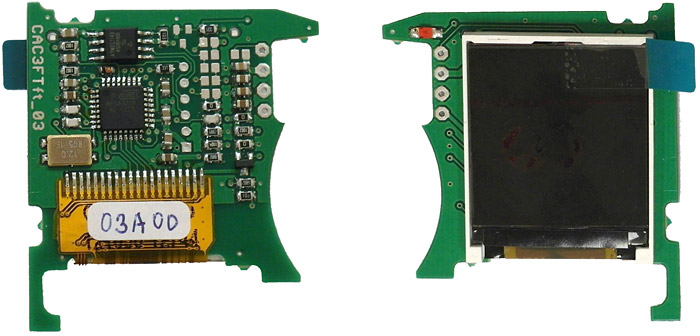

Displejové desky Vyvinuli jsme a vyrábíme řídící jednotky bezkartáčového DC motoru do výkonu cca 25 W s displejem z řady LED, případně grafickým TFT displejem, tlačítkovým ovládáním, akustickým měničem a sériovým komunikačním rozhraním. Jednotky jsou přizpůsobeny k napájení z baterie.

Ve spojení s PC je možné prostřednictvím softwaru FCE3 snadno zadávat provozní parametry a zobrazit měřené hodnoty.

Základní parametry:

  • Řídící jednotka bezsenzorových BLDC motorů do výkonu cca 25 W
  • Diskrétní BLDC driver s tranzistory MOSFET, softwarově řízený
  • Řízení otáček motoru v rozsahu 3000-15000 otáček za minutu
  • Možnost řízení kroutícího momentu motoru
  • Napájecí napětí: 12-17 V DC, speciálně určená pro napájení 4 články Li-Ion
  • Možnost připojení barevného TFT displeje 128x128 / 65000 barev
  • Možnost připojení dvoubarevného LED displeje sestávajícího z osmi LED diod
  • Akustická indikace provozních a chybových stavů
  • Univerzální analogový vstup
  • Rozhraní I2C pro připojení periférií
  • Komunikační rozhraní: speciální sériová linka, umožňující multiprocesorovou komunikaci
  • Jedno až třítlačítkové ovládání
  • FCE3 software pro PC
  • Upgrade firmwaru přes sériové rozhraní

Chemické 2F a 3F jednotky Filtr-ventilační jednotky zajišťují účinnou filtraci vzduchu kontaminovaného škodlivinami ve formě částic (prach, netoxické a toxické dýmy, kouře, pevné i kapalné aerosoly, bakterie a viry).

Mají vysokou mechanickou a chemickou odolnost včetně UV záření, vodotěsnost a prachotěsnost. Splňují nejnáročnější světové normy na ochranu zdraví při práci.

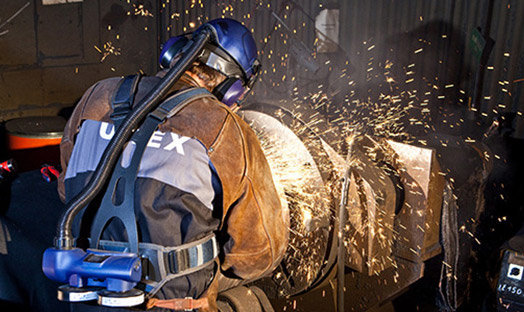

Jednotka v praxi Naše spolupráce s firmou MALINA – Safety se datuje od roku 1995. Od té doby jsme vyvinuli několik generací elektronických regulačních systémů. Hlavním cílem regulace je zajistit uživateli normou definovaný průtok vzduchu s ohledem na maximální pracovní dobu jednotky. Jedná se o procesorem řízenou regulaci průtoku na základě kalibrační křivky, přičemž je nutné eliminovat okolní vlivy jako jsou teplota a tlak vzduchu, zanesení filtru apod.
